產品詳情
大電流隔離型單相固態調壓器模塊

銷售熱線:0571-88139965 0571-88135419
銷售傳真:0571-88331960
技術支持:13819451813
郵 箱:loncont@163.com loncont@qq.com

點下面鏈接下載:產品使用說明書

隔離型單相固態調壓器模塊.pdf


小體積單相隔離型交流固態調壓器模塊



㈠ 概述
1、龍科小型單相交流固態調壓器模塊內部集電流控制電路、光電隔離電路、移相觸發電路、單向或雙向可控硅、RC阻容吸收回路等于一體,在4-20mA電流信號控制電路作用下,自動調節可控硅導通角,以改變負載上的電壓,從而調節輸出功率。
2、調壓器模塊適合用于電熱絲、IR遠紅外線、UV燈管,及變壓器線圈等負載。
3、調壓器輸出電壓可無級調制,有較好的調節線性,外形體積小,接線特別簡單方便。
4、調壓器直接從4-20mA控制信號中取電,無須外接任何交流或直流電源。
5、調壓器采用SMT工藝,DCB陶瓷基板,性能穩定,可靠性高。
6、調壓器有LED工作指示。
7、輸入控制端與強電主回路之間為全隔離(isolation)設計,絕緣介質耐壓大于2000 Vac。

㈡ 小型固態調壓器模塊負載輸出端電流等級及型號如下表:

普通型
16A
25A
40A


LSA-2P16RI
LSA-2P25RI
LSA-2P40RI


增強型
15A
35A
50A
70A
90A
LSA-H2P15RI
LSA-H2P35RI
LSA-H2P50RI
LSA-H2P70RI
LSA-H2P90RI
120A
150A
200A
300A
400A
LSA-H2P120RI
LSA-H2P150RI
LSA-H2P200RI
LSA-H2P300RI
LSA-H2P400RI

外形尺寸

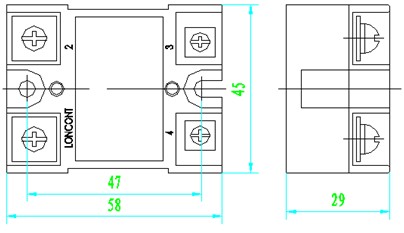

190A及以下規格的外形尺寸如下:

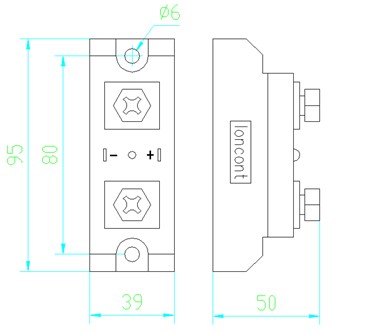

2、120A150A規格的外形尺寸如下:

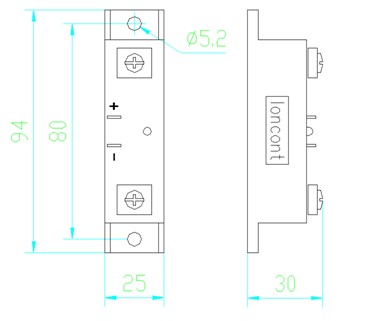

3200A300A規格的外形尺寸如下:




4400A規格的外形尺寸如下:






㈤ 技術參數
控制參數
控制輸入方式
具有 4-20mA輸出控制的溫控儀表或PID調節器
控制輸入阻抗
1.6 kΩ - 420 Ω(對應4-20mA變化范圍)
LED指示

輸出參數
額定工作電壓
110-265Vac
電網頻率
50 Hz
斷態峰值截止電壓Vp
≥1200Vpk
浪涌電流(電網一周)
800%
最小負載電流
100mA
斷態漏電流
<12mA
調節響應時間
10ms
關斷最大延時
10ms

其它參數



介質耐壓 (輸入、輸出及外殼間)
≥2000 Vac
絕緣電阻 (輸入、輸出及外殼間)
>1000 MΩ(500Vdc)
冷卻方式
散熱器(風冷)
工作環境溫度
0---+55℃

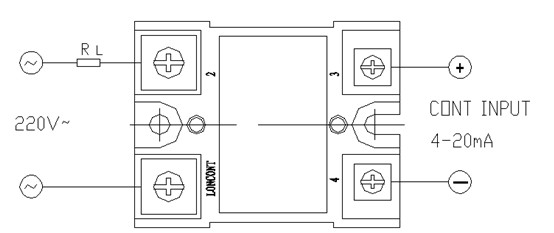

㈥ 應用接線圖:


調壓器內部①②端為可控硅電路,分為雙向可控硅普通型、單相可控硅反并增強型和單相可控硅半波型。其中半波型只對交流電壓的正半周調壓(模塊內部單向可控硅的陽極接①端,陰極接②端)。③④端為4-20mA控制輸入,③端接正極,④端接負極,可以與溫控表或PLC等的4-20mA輸出控制端口匹配。調壓器輸出電壓隨著控制信號的強弱而線性變化。
